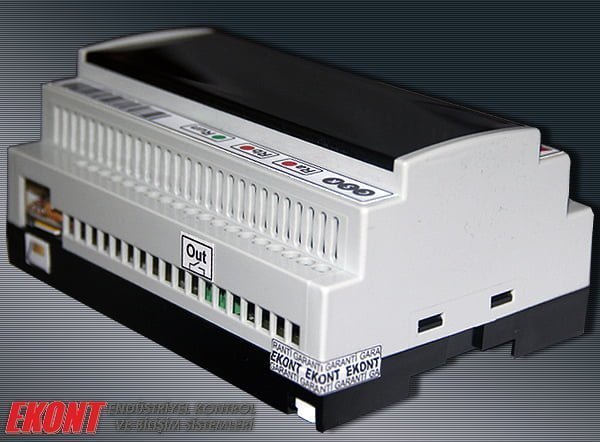

CSK 3001 GSM Uzaktan Kumanda

Cihazın fonksiyonlarını dinlemek için tıklayınız.

EKONT CSK 3001 GSM Uzaktan Kumanda Cihazı ile elektrikli cihazlarınızı sulama pompalarınızı uzaktan açıp kapatabilir, çalışıp çalışmadığını öğrenebilirsiniz. Dilerseniz  çalışma süresini 9.999 dakikaya kadar telefonunuzla arayarak programlayabilirsiniz. Giriş kontaklarına bağlayacağınız cihazların durumu değiştiğinde (örneğin termik attığında veya pompa arıza durumuna geçtiğinde) yetkili kişiye SMS ile bilgilendirme yapabilirsiniz.

• Sulama Sisteminin Çalıştırılması
  Cihaza bağlı bulunan GSM hattı aranır, telefon açıldıktan sonra açılmak istenen kontaklar için “*” ve kontak numarası tuşlanır. Örneğin 1 nolu kontağı açmak için * ve ardından 1 tuşlarına basılır.
• Sulama Sisteminin Durdurulması
  Cihaza bağlı bulunan GSM hattı aranır, telefon açıldıktan sonra açılmak istenen kontaklar için “#” ve kontak numarası tuşlanır. Örneğin 1 nolu kontağı açmak için # ve ardından 1 tuşlarına basılır.

• Kontak Durumlarının Öğrenilmesi
  Cihaza bağlı bulunan GSM hattı aranır, telefon açıldıktan sonra “0” ve “durumu öğrenilmek istenen kontak no” tuşlarına basılarak girilen kontak kapalı konumda ise (sulama sistemi çalışıyorsa) dört bip sesi duyulur, kontak açık konumda ise (sulama sistemi çalışmıyorsa) iki bip sesi duyulur. Böylece kontağın o anda çekili olup olmadığı anlaşılmış olur. Örneğin 1 nolu kontağın çekili olup olmadığını anlamak için sırasıyla “0” ve “1” tuşlarına basılır.

• Dalgıç Motor Koruma Özelliği
  Sulama sistemi çalışırken elektrik kesintisi olup elektrik tekrar geldiğinde sistem isteğe bağlı olarak yaklaşık 30 saniye bekleyerek dalgıç pompayı çalıştırır böylece dalgıç motoru elektrik kesintilerinden kaynaklanan arızalardan korunmuş olur. Elektrik kesintisinden sonra elektrik tekrar geldiğinde cihazın otomatik olarak kontak açması programlanabilir.
• Harici Kontak Bilgisi Okuma
  Sulama kontrol cihazından bağımsız olarak herhangi bir elektrikli alete ilişkin çalışıp çalışmama yada kontak okuma özelliği vardır. D1 ve D2 girişlerinin durumları değiştiğinde (açık veya kapalı devre) yetkili numaraya SMS ile bilgilendirme yapılır.
• SMS ile Bilgilendirme Özelliği
  İstendiğinde cihazın her açılışında, her kontak durumu değiştiğinde veya giriş kontaklarının durumları değiştiğinde belirlenecek olan bir yetkili numarasına SMS göndermesi sağlanabilir.

##91 : Otomatik açılış etkin. ##92 : Otomatik açılış kapalı.

##81 : Röle mesajları etkin. ##82 : Röle mesajları kapalı.

##71 : İlk açılış bildirimi etkin. ##72 : İlk açılış bildirimi kapalı.

Çalışma Süresi Programlama
Örneğin 1 numaralı kontağa bağlı bir pompanın 120 dakika çalışmasını ve sonrasında otomatik olarak durmasını sağlamak için cihaz aranarak *#120# şeklinde tuşlanır. Cihaza açma veya kapama komutu verildiğinde otomatik kapanma zamanlaması iptal edilmiş olur. Programlanan süre içerisinde elektrik kesintisi yaşanırsa, kesinti süresi çalışma zamanından sayılmaz ve elektrik geldiğinde kontak otomatik olarak açılır ve kalan süre kadar çalıştırıldıktan sonra kapanır. 9.999 dakikaya kadar otomatik kapanma zamanlaması yapılabilir. Röle bildirim mesajları aktif ise, açılma ve kapanma işlemleri yetkili numaraya SMS bildirilir.

SMS ile Durum Sorgulama
SMS ile sorgulama yapmak için cihaz pin kodu ile beraber durum ifadesi yazılır. Örneğin pin kodu 1234 olan cihaz için, cihazın GSM hattına  “1234 durum” şeklinde sorgu mesaj atılır. Cihaz sorgulama SMS’ini aldığında giriş ve çıkış kontaklarının durumu ile varsa kalan çalışma süresini SMS olarak gönderir.

Yetkili Numara Tanımlama
Yetkili numarası tanımlamak için cihaz pin kodu n1 yetkili telefon numarası ifadesi yazılır. Örneğin pin kodu 1234 olan cihaz için  yetkili numarası olarak 0551 980 21 96 kaydedilmek istenirse, cihazın GSM hattına  “1234 N1 05519802196” şeklinde kısa mesaj atılır. Cihaz bu mesajı aldığında kaydın gerçekleştiğine dair onay SMS’i gönderir. Yetkili numarasını öğrenmek için “1234 N1? ” komutu kullanılabilir.

Röle Durum Mesajı Gönderme
Çıkış kontakları durum değiştirdiğinde (açıldığında veya kapandığında) yetkili numaraya SMS atılmasını sağlamak için pin kodu 1234 olan cihaz için “1234 RM1” mesajının atılması yeterlidir. SMS gönderimini iptal etmek için de “1234 RM0” komutu gönderilir. Röle durum mesaj gönderiminin yapılıp yapılmadığını sorgulamak için de “1234 RM?” komutu gönderilir.

İlk Açılış Bildirimi Gönderme
Cihaz açıldığında yetkili numaraya SMS gönderilmesi isteniyorsa  pin kodu 1234 olan cihaz için “1234 IA1” mesajının atılması yeterlidir. iptal etmek için “1234 IA0“, ilk açılış durumunu sorgulamak için de “1234 IA?” komutu gönderilir.

Giriş Kontakları Durum Bildirimi
Cihazın D1 ve D2 adında 2 adet giriş kontağı vardır. Bu kontaklar üzerinden kuru kontak durum bilgisi (açık/kapalı devre) okunabilir. Bu girişlere kesinlikle gerilim uygulanmamalıdır. Girişlere termik çıkışı, sıvı akış anahtarı veya kuru kontak çıkışlı herhangi bir dedektör bağlanabilir. Girişi durumu değiştiğinde yetkili numaraya SMS ile bildirim yapılır. Bu özelliği aktif hale getirmek için “1234 DG1”   şeklinde komut verilebilir. İptal etmek için “1234 DG0“, özelliğin o an aktif olup olmadığını sorgulamak içinde  de “”1234 DG?” komutu gönderilir.

Otomatik Açılış Bildirimi
Cihaza kontak açma komutu verildikten sonra elektrik kesintisi  sonrası cihaz tekrar açıldığında kontağın kaldığı pozisyona dönmesi isteniyorsa otomatik açılış bildirimi kullanılabilir. Bunu için “”1234 OA1”  komutu verildiğinde otomatik açılış bildirim etkin hale gelir pasif hale döndürmek için “1234 OA0“, sorgulamak içinse “1234 OA?” komutları kullanılır.

Çıkış Kontaklarını Mesajla Kontrol Etmek
Çıkış kontaklarını kontrol etmek için arama yapılabileceği gibi SMS yoluyla da açılıp kapanmaları sağlanabilir. Tek kontak çıkışlı cihazlarda çıkış rölesini, çok kontaklı cihazlarda Ra rölesini açmak için “1234 RA1” veya “1234 AC” komutları kullanılabilir. Kontak durumunu sorgulamak için “1234 RA?” veya “1234 DURUM” komutları   kullanılabilir. Kontak çıkışlarını kapalı konuma getirmek için “1234 RA0” veya “1234 KAPA” komutları kullanılabilir.

Cihaz Sürüm Bilgisini Sorgulama
Cihaz sürüm bilgisini sorgulamak için “1234 VER?” şeklinde mesaj gönderilir, yanıt olarak cihaz sürümü ve son güncelleme tarihi döndürülür.

Cihaza İsim Verme
Cihaz tarafından gönderilen mesajların sonunda varsayılan olarak CSK3001 veya POMPA-1 ifadesi eklenir. Bu ifadeyi örneğin  KUYU1 olarak değiştirmek için “1234 UNITE KUYU1” şeklinde mesaj gönderilir.

GSM Sinyal Kalitesinin Ölçülmesi
1.9.d yazılım sürümü ile birlikte akıllı mesaj özelliğini bir parçası olarak durum sorgulama mesajları içerisinde köşeli parantez içerisinde sinyal gücü değeri tespit edilerek kullanıcıya bilgilendirme yapılmaktadır. Mesaj içeriğine örnek olarak [SG:18,0] verilebilir. Burada 18 değeri sinyal kalitesinin haberleşme için yeterli olduğunu göstermektedir.  Bu değerin 5 ile 98 arasında olması gerekir. Virgülden sonraki sayı ise haberleşme sırasındaki veri kayıp oranını belirtir ve en iyi durumda 0 olması beklenir.

Güncel Yazılım Sürümü: 2.8.a
Yazılım Son Güncelleme Tarihi: 18/05/2023
